一、盈锋螺钉安装前“套筒/披头”的选择

1.1 盈锋螺钉常见头型及对应驱动工具（套筒/披头）说明

盈锋德事隆、捷斯隆螺钉常见三种头型有：外六角、内梅花、十字槽，螺钉的安装需选择对应的驱动工具如：套筒、披头；不合理的驱动工具无法进行安装。

盈锋螺钉头型
盈锋螺钉头型	外六角	内梅花	十字槽
适配套筒/批头
适配套筒/批头	外六角适配批头	内梅花适配批头	十字槽适配批头

螺钉常见头型与套筒/披头对应表（1）

1.2 驱动工具（套筒/披头）需及时更换

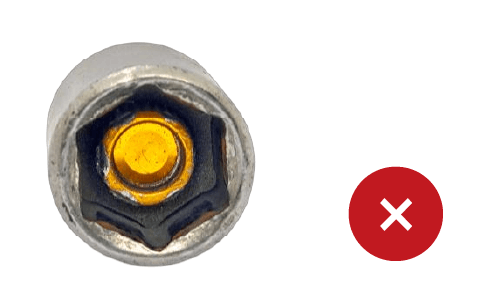

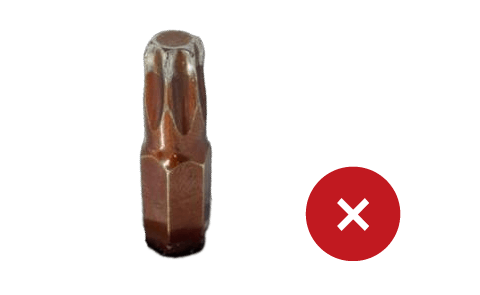

驱动工具（套筒/披头）属易磨损工具，通常可完成2000pcs的螺钉攻入工作，当出现下图表的情况时，须进行更换。

	外六角磁性套筒	内梅花披头	十字槽披头
磨损状态说明	使用期限过长，内部磁吸部件易晃动或掉落	使用期限过长，外侧易磨损变薄，无法正常嵌入内梅花槽	使用期限过长，外侧易磨损变薄甚至出现缺痕，无法正常使用

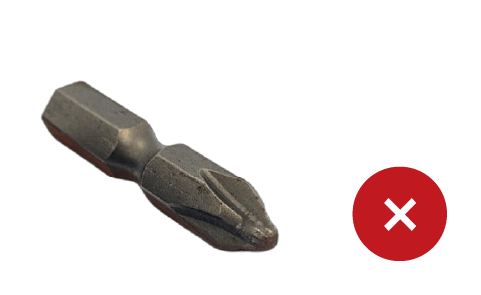

磨损状态

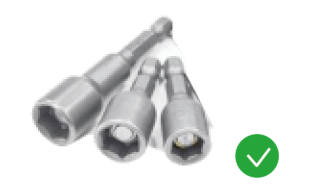

正常状态

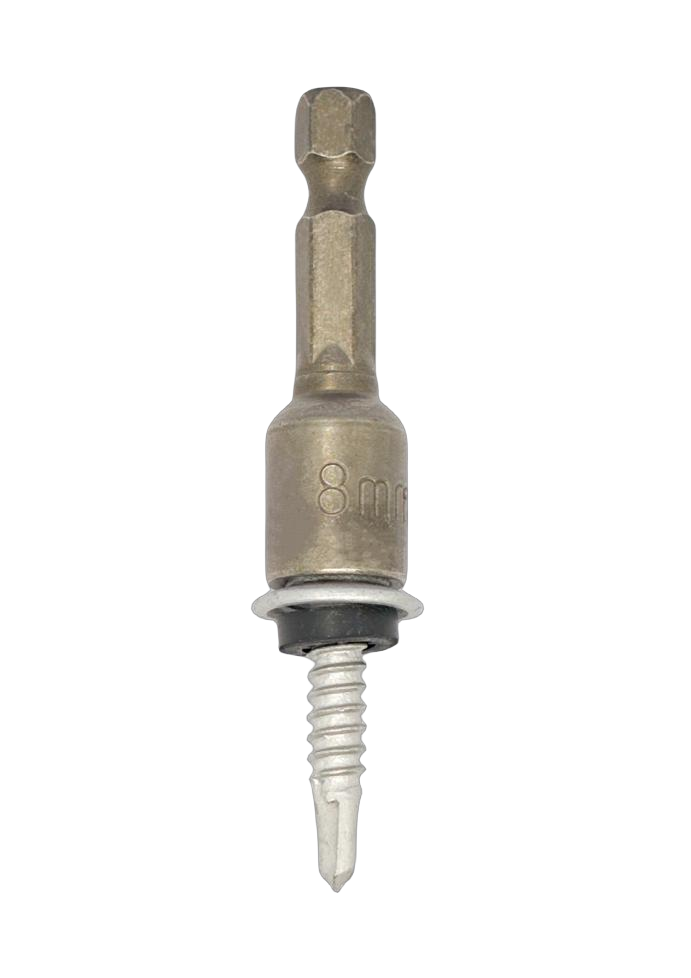

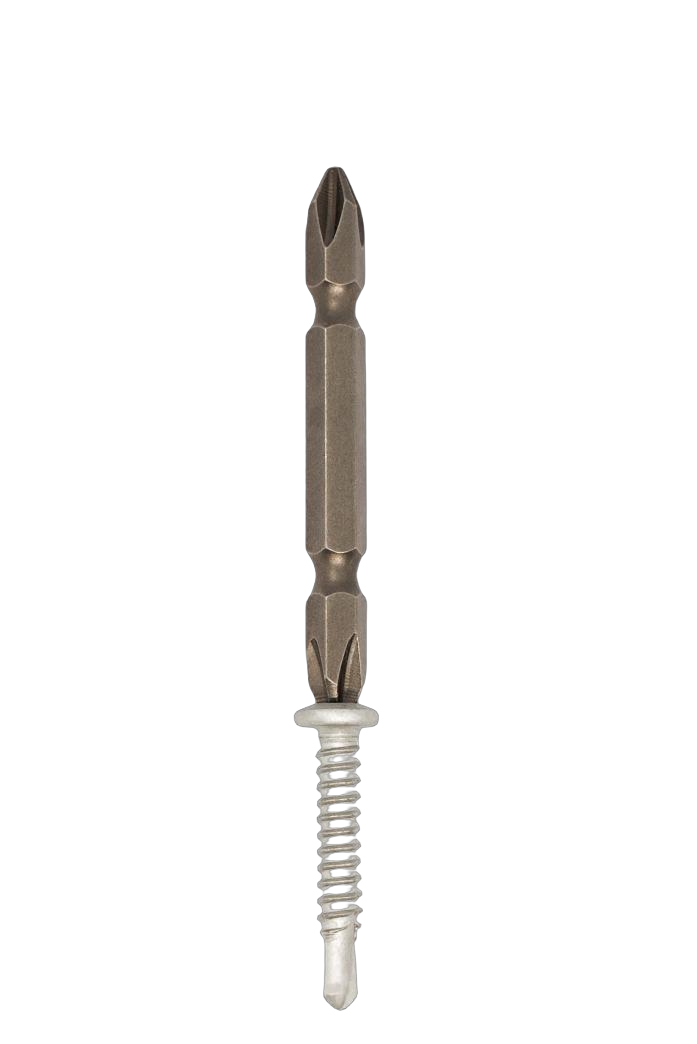

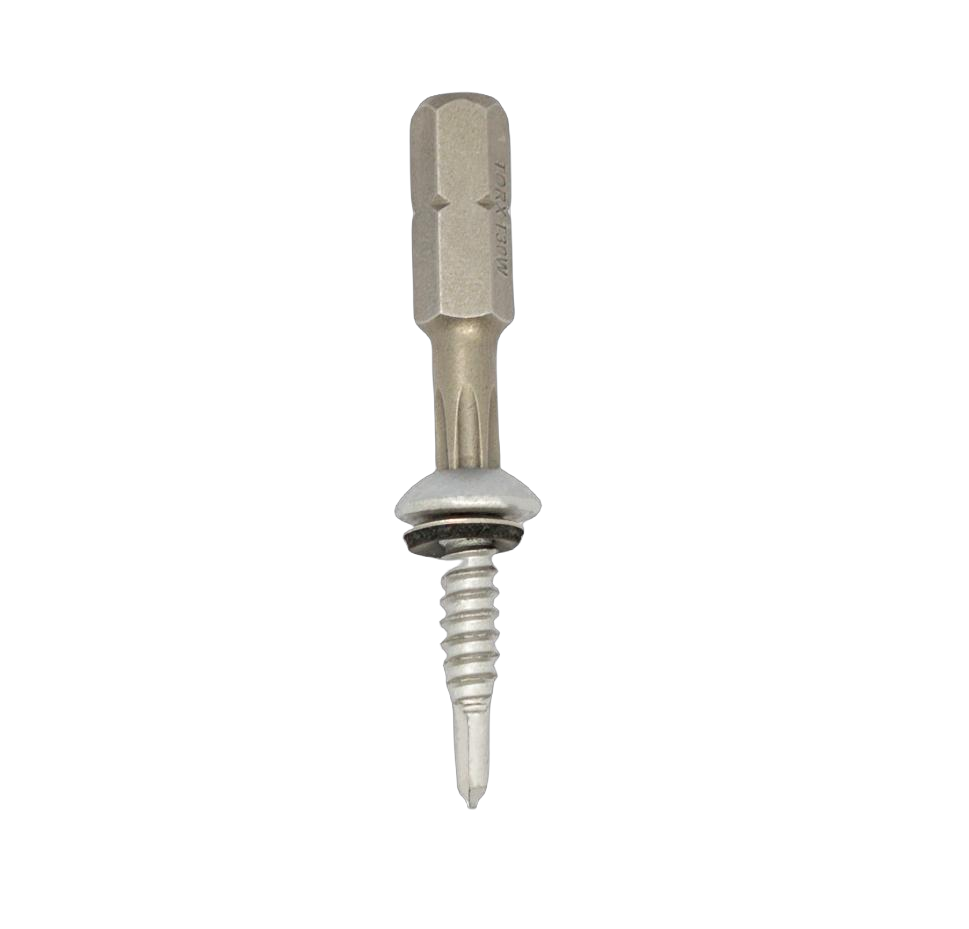

组合使用示意

各类套筒/披头磨损状态说明表（2）

二、盈锋螺钉安装前“有线手电钻”的选择

2.1 优先选用有线手电钻

盈锋德事隆、捷斯隆螺钉需要选择合适手电钻，要求使用：1000-2500r/min无极变速可逆手电钻，功率大于600W。

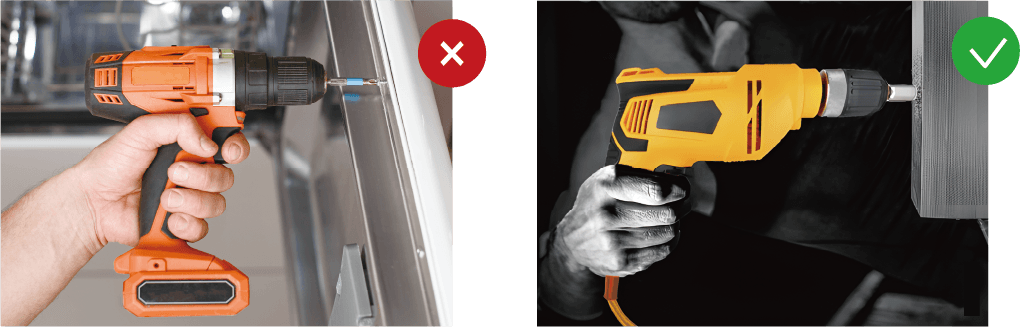

充电式手电钻(左）有线手电钻（右）

2.2 不合理的手电钻转速，将破坏螺钉的性能

盈锋德事隆、捷斯隆不同直径规格螺钉需使用不同转速对应施打，合理转速使安装省力，也保证螺钉性能不受损。使用过载转速，会导致钻尾磨损的现象，破坏了螺钉的性能（如下图）。

2.3 不同规格螺钉，适配手电钻转速说明

直径规格（英制）	直径规格（国标）	转速推荐	说明
#6	3.9	1000~2500r/min	螺钉小直径、高转速
#8	4.2	1000~2500r/min
#10	4.8	1000~2500r/min
#12	5.5	1000~1800r/min	螺钉大直径、低转速
#14	6.3	1000~1800r/min
1/4	6.3	1000~1800r/min
3/8	9.5	1000~1800r/min

各种螺钉规格适配电钻枪转速表（3）

三、盈锋德事隆/捷斯隆螺钉安装方式

3.1 安装流程步骤

(1) 测量基材厚度: 精准测定待安装基材的实际厚度，为螺钉选型提供依据。

(2) 螺钉选型匹配: 选用自钻力等于或大于基材下钻厚度的适配螺钉，确保穿透与锁固性能。

(3) 钉头类型适配: 根据具体应用场景，确定最匹配的钉头类型，保障连接可靠性。

(4) 套筒钻头选配: 为选定的螺钉匹配规格正确的套筒钻头，保证传动贴合度。

(5) 工具参数校准: 选用符合要求的电钻枪，要求使用插线电钻枪，设置合理的转速度。

(6) 工具组装调试: 将选定的套头安装于电钻上，再套入待安装螺钉，完成工具准备。

(1) 规范安装作业: 扣动电动开关，均匀施力，确保用力点与螺钉中心点在同一垂直线上，直至螺钉安装到位后停止下钻。

3.2 安装注意事项

3.2.1 须选择合适的电钻进行攻丝，电钻转速过大或过小均会影响螺钉正常攻入，影响施工效率

l 转速过大，容易使电钻过热，影响其使用寿命，而且会造成螺钉尾部与连接材料严重磨损的问题；

l 转速过小，电钻动力不足，无法进行有效的钻孔作业。

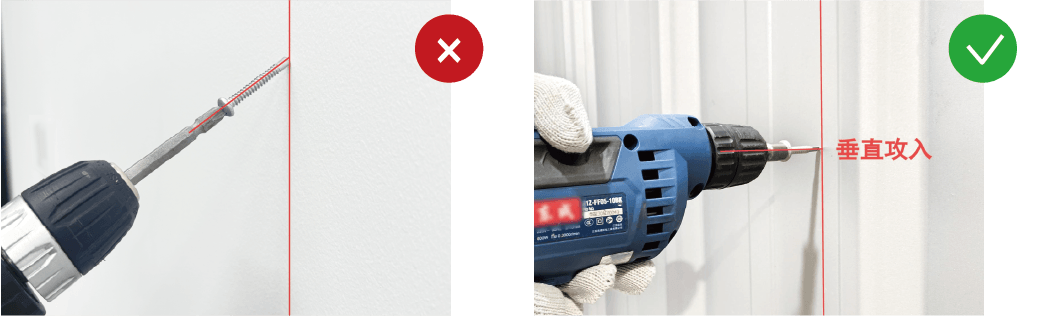

3.2.2安装时螺钉需垂直于板材表面

l 施压时用力方向与螺钉着力点保持同轴以确保垂直钻孔，按下开关后先用低转速预开孔，避免打滑或孔位偏移，定位准确后再提高转速，螺钉锁紧后立即停机。

3.2.3须按照安装要求进行施工，避免出现“安装不到位”或“安装过载”等问题

l 螺钉安装不到位，螺帽没有给予垫片足够的压力，螺钉垫片与板材之间存在间隙，造成漏水现象；

l 螺钉安装过载，螺帽挤压垫片过多，导致EPDM垫片爆裂，失去防水能力。

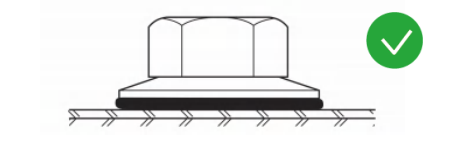

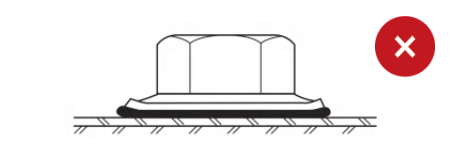

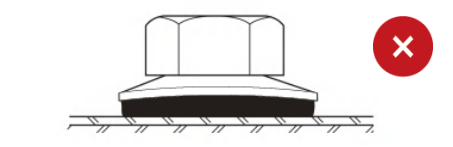

正确安装	过紧安装	过松安装

四、影响螺钉攻入的其他因素

4.1 被连接件材质和厚度

被连接件的硬度和厚度会影响扭矩的传递和分布，较硬的材料需要更高的扭矩加速螺钉攻入，而较薄的材料则需要较低的扭矩以防止变形；

被连接件材质	推荐螺钉头型	匹配驱动工具	适用螺钉直径	推荐转速	扭矩要求	核心安装要点
薄金属板（彩钢瓦、镀锌板、铝单板）	外六角法兰头（H.W.H）	外六角套筒	3.5/4.2/4.8 （公制）	1000~2500r/min	低扭矩	垂直安装；防变形、滑牙、穿孔
厚金属/型钢/钢管（硬度高）	外六角中/大法兰	外六角套筒（8mm/M8、9.5mm/3/8'）	5.5/6.3/M7以上（公制）、 3/8'（英制）	1000~1800r/min	高扭矩	低速预开孔 →加速锁紧
塑料/玻璃钢/复合板（软、易裂）	十字盘头、内梅花盘头	十字PH3披头、内梅花T30披头	常用小直径（公制）	低转速	低扭矩	严禁过载；必须预开孔
木质板材（松木、胶合板、OSB）	十字沉头、十字盘头、外六角小法兰	十字PH3披头、外六角套筒	按常规规格（含M8公制）	按直径选用	中等扭矩	垂直安装；防木材开裂
高湿/户外防水（屋面、墙面）	带EPDM垫片法兰头	外六角套筒（8mm/M8、9.5mm/3/8'）	常规防水规格（含M8、3/8'）	按直径选用	适中锁紧	禁止不到位/过载；防漏水、垫片爆裂

盈锋螺钉·不同材质选型与安装参数表（4）

4.2 环境因素

如温度、湿度等环境因素也会影响螺钉的扭矩需求，例如，高湿度环境可能导致部分材料膨胀，孔径变小，从而需要调整扭矩以适应新的尺寸条件。

4.3 配套通用规则表

影响因素	调整原则
材质硬度	越硬→扭矩越高、转速越低； M8、3/8'需按高扭矩操作
板材厚度	越薄→扭矩越低，防止变形；小直径螺钉更需控制扭矩
环境湿度	湿度高→材料膨胀→适当提高扭矩；防水场景优先M8、3/8'法兰头
头型匹配	外六角→对应套筒（M8配8mm、3/8'配9.5mm）；内梅花→T30；十字→PH3
防水要求	必须用法兰头+EPDM垫片，控制锁紧力度； M8、3/8'法兰头防水性更优

配套通用规则表（4）

自攻钉头型与驱动工具
图片	名称	六角对边宽度/mm	驱动规格	驱动工具
	H . W . H M 8 六角华司	7 .80- 8 .0	M8	外六角套筒
	H . W . H 3/8六角华司	9 .33- 9 .53	M9.5	外六角套筒
	H . W . H M8 六角中法兰	7 .80- 8 .0	M8	外六角套筒
	H . W . H M8六角大法兰	7.80- 8 .0	M8	外六角套筒
	H . W . H 3/8六角大法兰	9 .33- 9 .53	M9.5	外六角套筒
	INTERROGATE 内梅花盘头T30	12 .80- 13 . 10	T30	内梅花披头
	F LAT 十字沉头	9 .90- 10 .30	PH3	十字槽披头
	PANCAKE 十字平头	9 .50- 10 .0	PH3	十字槽披头
	INTERROGATE 十字盘头	10 .50- 1 1 .0	PH3	十字槽披头

螺纹规格	钻尾宽度	钻尾长度/mm	钻尾角度	最大开孔厚度
3#12-14TY-B	4.7	9	100- 1 10	5.8
3#12-16TY-B	4.7	9	100- 1 10	5.8
3#12-22TY-B	4.7	9	100- 1 10	5.8
5#12-24TY-B	4 .95	15	100- 1 10	12
3#14-14TY-B	5 .4	9	100- 1 10	5.8
5#14-20TY-B	5.6	15	100- 1 10	12
7#14-20TY-B	5.6	20	100- 1 10	16
2#14-14TY-B	3 .95	6	100- 1 10	2
